摘要：本文以江蘇新海石化有限公司為例，介紹了宇電兩種規格的AI-708系列儀表在石油產品蒸餾測定儀上成功應用的案例，文章中介紹了宇電兩種規格AI表在設備運行中擔當?shù)闹匾h(huán)節，通過實際運行，證明宇電公司的AI二次儀表具有控制精準、高穩定性和高可靠性、操作簡單維護方便等優點，該設備從07年投用以來一直運行良好，無任何故障。
關鍵詞：石油產品蒸餾測定儀，宇電AI儀表

Application of YudianAI two specificationsinstrumenton the same device

Author: Zhang Dongmin jiangsu new stone co., LTD
Abstract：This paper, taking jiangsu new stone co., LTD as an example, introduces the yu dian two specifications of the AI - 708 series instrument in petroleum product distillation apparatus on the successful application case, article introduces yu dian two specifications AI table served as the important link in the equipment operation, through the actual operation, the secondary instrument AI yu dian company has high control accuracy, high stability and reliability, the advantages of convenient operation and simple maintenance, the equipment has been running well since 7 years putting-in-service proactively, without any fault..
Key words: Petroleum product distillation apparatus,yu dian instrument AI

0  引言
   在智能化的今天，設備安全運行對控制系統要求越來越嚴，然而如何選擇一個可靠而又安全的設備成為一個重要的問題，如果選錯可能會影響生產，直接造成經濟損失,無論各行各業都對自動化要求很高，尤其在重要煉油化工行業化驗設備，對化驗數據要求很高，不能有一點疏漏，一點虛假，否則會影響公司的聲譽，化驗數據要求嚴格必須選用好的設備來工作，化驗數據對溫度控制要求精度很高，下面從使用宇電AI兩種型號的儀表來證明其作用。

1  石油產品蒸餾測定儀設計要求
1.1主要技術參數
   工藝原理：這里講的石油產品蒸餾測定儀測定的是柴油餾程，采樣品到蒸餾管內，在蒸餾電爐中加熱，控制好溫度。溫度達到一定程度就產生氣體，溫度控制很嚴格。再采集氣體，然后用蒸餾瓶盛入，在迅速冷卻下來。這樣就知道柴油的餾程了。
操作步驟：
1. 使用前，所有開關處于斷開狀態，電壓調整旋鈕逆時針調到終點。連接制冷儀與測定儀的循環水管（制冷儀的出水管接測定儀的進水管，制冷儀的水管接測定儀的出水管）。
2.向浴槽內加水或無水乙醇，水平面距浴槽上端2—3厘米為準。（放水閥在右側板開孔內）
3.將儀器電源接至容量為220V  10A以上插座中，注意必須有好的接地線。
4.開啟加熱器開關，順時針調節電壓調整旋扭，電爐開始加溫同時電壓表指針相應隨加熱器電壓的變化。
5.冷浴加熱裝置的使用：
   開啟電源開關、溫控開關、將溫控表設定為所需試驗溫度，設置溫度時，把溫控表的測量、設定轉換開關撥到設定，調節溫度設定旋扭，當顯示值為設定值時即可停止。再轉換到測量位置，此時顯示的數字為浴槽的實際溫度，浴內溫度達到設定點后，將自動處于恒溫狀態。（如做高溫試驗時閉合攪拌開關，再攪拌裝置的作用下。保證浴槽溫度均勻。） 再依次閉合組合式制冷儀電源開關，冷浴制冷開關，通過循環裝置的作用使浴溫保持在控溫點。
   儀器由蒸餾電爐、溫控部分、玻璃器皿、平衡罐、電磁閥、電加熱器等組成：功能特點1、本儀器為雙管工作方式,在設定的低溫條件下,既可進行單管獨立測試,也可對兩個相同規格或不同規格的樣品同時進行測試,大大提高了工作效率。 2、采用兩組獨立的宇電數字溫控儀、加熱器、制冷器、電動攪拌器組成兩個恒溫浴,兩浴溫度分別獨立可調可控,浴內溫度均勻,完全滿足試驗的要求。 3、采用特殊的加熱爐形式,確保試驗的安全性;加熱功率連續可調,滿足試驗的要求。
宇電AI儀表主要用來控制前管、后管的溫度，在流速一定情況下，溫度控制要求很嚴格，精確到0.2級。溫度控制好壞直接影響測量結果的正確與否，可見宇電AI儀表在設備中擔當重要的位置。

2、設備配置
2.1硬件配置
   石油產品蒸餾測定儀主要有宇電兩個溫控器、廠家配套電源按鈕、電爐、風扇、電加熱器及廠家配套設備等，主要是通過宇電AI儀表控制整個控制過程，實現自動化控制，溫度精確從而給化驗帶來了準確的數據。
   下面我總結宇電AI-708系列電爐專業溫控器的特點：
具備30+20段程序控制功能，可實現任意斜率的升、降溫控制，具有跳轉（循環）、運行、暫停及停止等可編程/可操作命令，并允許在程序的控制運行中隨時修改程序；采用具備曲線擬合功能的AI人工智能調節算法，能獲得光滑平順的曲線控制效果；可在程序運行中編輯事件輸出功能，配合控制外部設備動作；利用SV變送輸出功能可以作為程序發生器使用；具備測量值啟動功能、準備功能及五種停電/開機事件處理模式選擇。
   支持各種熱電偶、熱電阻、線性電壓、電流、電阻及輻射（紅外）溫度計等，并具備擴充輸入插座安裝特殊輸入規格，并可自定義特殊輸入的非線性校正表格，可外接Cu50銅電阻作為熱電偶冷端補償，0.1級（V8.0版）測量精度，溫漂小于50PPm/℃。
   高精度測量與控制溫度、壓力、流量等，盡可能減少能源浪費，并提供長達十年的免費保修。模塊化輸出支持SSR電壓、線性電流（電壓）、繼電器觸點開關、可控硅無觸點開關、單相、三相可控硅過零觸發、單相可控硅移相觸發輸出即位置比例輸出（直接驅動閥門電機正/反轉）等，控制周期0.24~60秒；具備標準PID、AI人工智能調節APID或MPT等多種調節方式，具有自整定、自學習功能，無超調及無欠調的優良控制特性，亦可使用位式控制（ON-OFF）功能，雙組獨立參數PID可支持加熱/冷卻雙輸出功能。先進的AIBUS通訊協議：支持RS485或RS232C通訊接口，配合快速通訊技術能方便組建數千點規模的大、中型計算機控制系統或連接AI系列真彩人機界面觸摸屏/分體式無紙記錄儀。支持上限、下限、偏差上限及偏差下限等多種報警功能，并可自由定義4個報警輸出端口，支持多個報警信號從同一位置輸出。具備上電免除報警等功能，避免上電報警誤動作?？蓪y量值（PV）或給定值（SV）變送為標準電流信號輸出，能提供14位高分辯率、0.2級輸出精度及優于100ppm/℃溫度漂移性能的電流輸出。可定義參數查看及修改的權限，及允許用戶自定義密碼，量身定制符合自己操作習慣的儀表。可選用的面板尺寸：A、A2、B、C、C3、E、E2、E5、F、D。

3  結論及現場應用圖片
   此文章獻給那些正在尋找溫控器的朋友，我可以通過多種案例分析認證宇電的AI儀表確實在實踐中得到了很好的發揮，看看我的設備，看看用的AI儀表，不難看出我們一直在使用宇電的產品。
通過上述簡要敘述及下述圖片論證，宇電AI二次儀表在我公司得到了很好的應用，得到了很多領導的認可，我簡單從兩臺重要的設備都用AI儀表說起，其實宇電設備在我們廠應用的案例很多，我只是舉個特殊的例子，供大家交流學習，其實對于廠里運行設備溫度控制都是很嚴格的，宇電AI表反應快靈敏，精度高，控制輸出精確。從我們用的設備中就證明了這一點，而且故障率低。由此可見宇電AI二次儀表溫控器是我們值得信賴好產品。
   使用宇電AI高性能溫度控制器，不僅環保，而且節能，對于大功率的箱式電阻爐，控制效果的好壞對爐內發熱元件的使用壽命有著直接的影響，AI系列儀表不僅故障率低，使用宇電AI儀表一年的節電量也是一筆很可觀的費用，例如當某客戶設備加熱產品處于200℃～220℃度范圍內均基本可以正常作業，采用低精度儀表溫度設定為210℃，漂移為±10℃，雖然也可以勉強符合生產要求，但由于溫度設定值偏高而白白消耗電能，而宇電高性能儀表可以將溫度區間穩定在201℃漂移±1℃，從而使平均加熱溫度由210℃降低為201℃，這個例子中可以節約6～10％的電能。我認為幫客戶降低成本，產出高質量的產品，是宇電一直以來的努力方向。

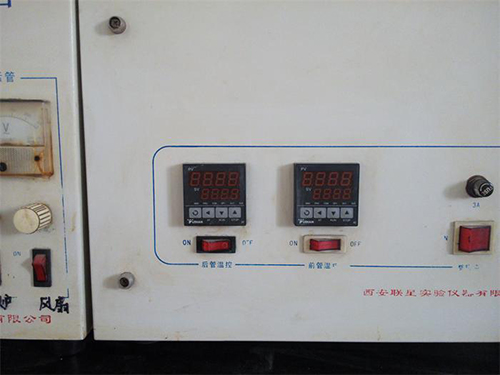

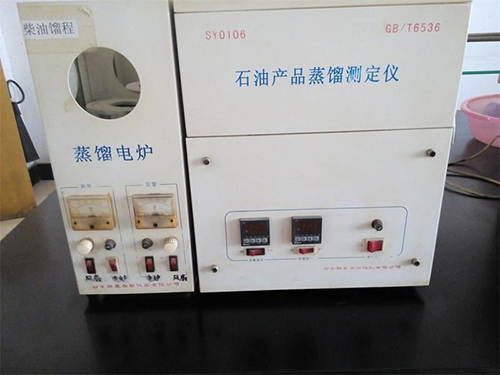

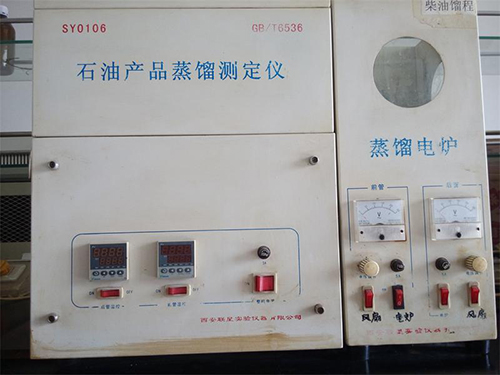

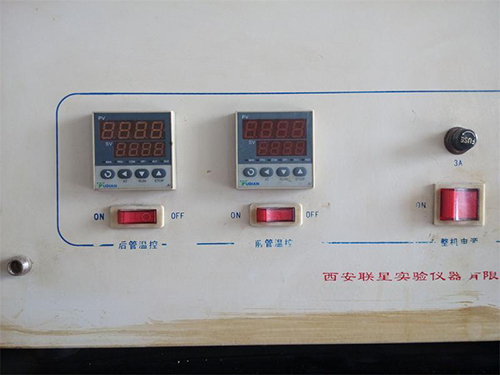

宇電兩種規格產品在同一設備上應用的照片：

參考文獻
[1]AI系列人工智能調節器使用說明書V7.0. 廈門宇電自動化科技有限公司.版本1994-2014
[2]郝標.石油產品蒸餾測定儀操作規程.西安聯星儀器公司

個人信息：張東民（1985-），男，畢業于中國石油大學（華東），化學工程與工藝專業，技師（國家一級職稱），在自動化博覽、PLC@FA雜志上發布過多篇論文，所寫論文曾獲得SCADA征文、中國石油與化學工程研究會及中國儀器儀表協會三等獎。舉現任江蘇新海石化儀修車間工程師，從事儀表維修維護、DCS、PLC設計編程與項目建設等。
